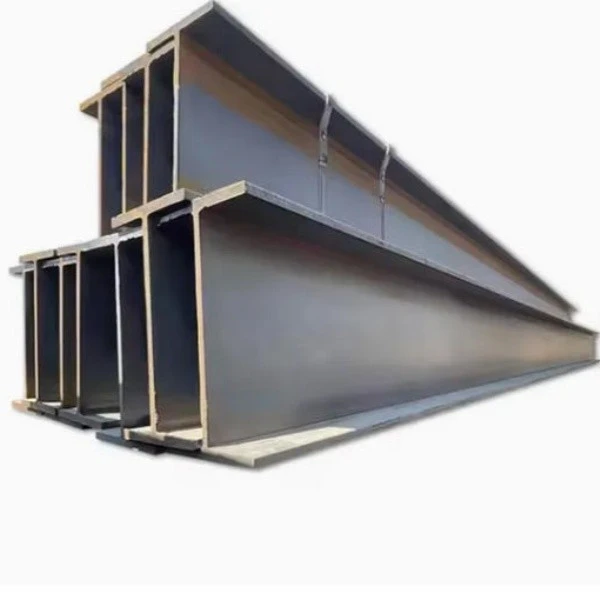

Viga H de acero inoxidable

La viga en H de acero inoxidable es un perfil de acero estructural diseñado para aplicaciones de carga primaria-en entornos corrosivos e infraestructuras-de servicio pesado.

Envíeconsulta

Introducción del producto

Descripción general del producto

La viga en H de acero inoxidable es un perfil de acero estructural diseñado para aplicaciones de carga primaria-en entornos corrosivos e infraestructuras-de servicio pesado.

A diferencia de los perfiles de acero al carbono, las vigas en H de acero inoxidable utilizan la química inherente del material para resistir la oxidación sin requerir-galvanización en caliente, pintura ni recubrimientos protectores continuos. Esta reducción directa en los requisitos de mantenimiento reduce el costo total-del ciclo de vida (LCC) de la estructura, particularmente en instalaciones marinas, costeras y de procesamiento químico.

Suministramos vigas en H de dimensiones estándar y personalizadas-fabricadas mediante procesos de laminado en caliente o soldadura láser/automática de conformidad con los estándares internacionales de ingeniería.

Ventajas técnicas

Resistencia a la corrosión inherente:Un contenido mínimo de 10,5 % de cromo forma una capa de óxido de cromo-pasivo-autocurativo, que previene la oxidación en condiciones de alta humedad, exposición salina o ácida.

Estabilidad estructural:Ofrece límites elásticos predecibles y rigidez torsional óptima bajo cargas muertas, cargas vivas y fuerzas dinámicas cíclicas.

Diseño de bajo mantenimiento:Elimina el tiempo de inactividad operativo asociado con las reparaciones periódicas de voladuras, repintado o revestimientos típicas de las estructuras de acero al carbono.

Rendimiento térmico:Conserva la dureza mecánica y la integridad estructural en condiciones de funcionamiento criogénicas y de alta-temperatura.

Especificaciones del producto

Grados de materiales y códigos internacionales

Clase de acero	Grado del material	Designación UNS	Criterios básicos de selección de ingeniería
Acero austenítico	ASTM 304/304L	UNS S30400 / S30403	Grado estructural estándar; optimizado para resistencia a la corrosión atmosférica general y excelente conformabilidad/soldabilidad.
	ASTM 316/316L	UNS S31600 / S31603	Grado de aleación de molibdeno-; Altamente recomendado para instalaciones marinas, procesamiento químico y aplicaciones de carga ácida o elevada de cloruro.
Acero dúplex	Dúplex 2205	UNS S32205 / S31803	Estructura de grano de doble-fase; Ofrece el doble del límite elástico de diseño de los perfiles austeníticos estándar combinado con una resistencia crítica al agrietamiento por corrosión bajo tensión por cloruro (SCC).

Marco de cumplimiento estándar

Jurisdicción / Región	Código estándar	Alcance de la aplicación de arquitectura e ingeniería
Estándares americanos (ASTM)	ASTM A276	Especificación estándar para barras y perfiles de acero inoxidable.
	ASTM A484	Requisitos generales para barras, tochos y formas estructurales de acero inoxidable.
	ASTM A1069	Especificación estándar para perfiles de acero inoxidable estructurales soldados-por láser.
Normas europeas (EN)	EN 10088	Condiciones técnicas generales de entrega de productos semiacabados de acero inoxidable.
	EN 10056	Especificaciones de acero estructural, desviaciones dimensionales permitidas y configuraciones de tolerancia.
Estándares japoneses (JIS)	JIS G4303/JIS G4317	Especificaciones estándar para barras de acero inoxidable-laminadas en caliente y perfiles estructurales.

Métodos de producción y matriz de integridad estructural

Proceso de fabricación	Atributos de la estructura mecánica	Rango de aplicación de proyectos optimizado
Laminado en Caliente	Perfil monolítico de una sola-pieza; Estructura de grano uniforme y continua sin discontinuidades mecánicas.	Perfiles comerciales estándar y estructuras industriales-de alta demanda que requieren resistencia direccional uniforme.
Soldado por láser/soldado por arco doble-	Montaje automatizado de tres-placas; garantiza el 100% de soldaduras por fusión estructural de penetración total. Alambre de relleno cero en método láser.	Grandes dimensiones estructurales, perfiles estéticos nítidos, diseños de tamaño no-estándar o parámetros personalizados de brida web-asimétrica.

Propiedades mecánicas garantizadas (a temperatura ambiente 20 grados)

Índice de rendimiento mecánico	Grado austenítico 316L	Dúplex Grado 2205	Estándar del método de prueba
Resistencia a la tracción (Rm)	Mayor o igual a 485 MPa	655 – 880 MPa	ASTM A370/EN ISO 6892-1
Límite elástico (Rp0,2)	Mayor o igual a 170 MPa	Mayor o igual a 450 MPa	ASTM A370/EN ISO 6892-1
Alargamiento (A5 en 50 mm)	Mayor o igual al 40%	Mayor o igual al 25%	ASTM A370/EN ISO 6892-1
Dureza máxima	Menor o igual a 217 HBW / 95 HRB	Menor o igual a 293 HBW / 31 HRC	ASTM E10/ASTM E18

Ejecución de superficies y acabados arquitectónicos

Nomenclatura de superficies	Método de procesamiento	Alcance operativo primario
HRAP	Laminados en caliente, recocidos y decapados con ácido.	Estándar de entrega industrial predeterminado para estructuras de ingeniería pesada.
Granallado con arena/granallado	Chorro abrasivo mecánico	Acabado mate para estructuras civiles y marcos no-reflectantes.
Acabado pulido/satinado.	Línea de pulido de precisión	Aplicaciones arquitectónicas estructurales expuestas.

Aplicaciones industriales

01/

Infraestructura:Estructuras de construcción, puentes-de tramos largos y sistemas de soporte pesados.

02/

Marino y costa afuera:Superficies de petróleo y gas, estructuras estructurales submarinas, instalaciones costeras, plantas desalinizadoras.

03/

Industrias de proceso:Racks de tuberías petroquímicas, plantas de tratamiento de agua, estaciones de generación de energía, instalaciones de pulpa/papel.

04/

Arquitectura:Elementos estructurales-portantes de carga expuestos y fachadas de edificios-de estilo industrial.

Capacidades de fabricación

Producción directa de fábrica:-Las líneas internas de fundición, laminación y soldadura garantizan una química uniforme de los lotes y una conformidad dimensional.

Especificaciones de sastrería:La producción se puede configurar según los dibujos del ingeniero, lo que permite espesores de alma/brida que no coinciden y relaciones de perfil no-estándar.

Capacidad de suministro:Equipado para manejar cronogramas de adquisiciones para contratistas internacionales de EPC, centros de servicios de acero y distribuidores comerciales.

Control de calidad e inspección

Cada lote de producción pasa por una secuencia de control de calidad documentada:

Verificación de materiales

Verificación de aleaciones PMI mediante espectroscopía XRF

END de soldadura

Pruebas ultrasónicas (UT) / Pruebas radiográficas (RT)

Validación de geometría

Medición láser según ASTM A484 / EN 10056

Pruebas mecánicas

Pruebas de tracción, rendimiento e impacto Charpy

Trazabilidad

Estampado de Heat Number en cada perfil.

Embalaje y logística

Agrupación-de acero o madera de alta resistencia
Envoltura impermeable opcional
Optimización de carga de contenedores (20ft / 40ft / Open Top)
Protección de transporte anti-deformación

Plazos de entrega estándar:

Existencias: 7 a 15 días
Producción personalizada: 15 a 30 días

Valor-Fabricación con valor añadido

Ofrecemos procesamiento previo-al envío:

Corte y coping de precisión

Perforación y punzonado según dibujos.

Preparación del bisel de soldadura

Soldadura de montaje parcial

Preguntas frecuentes

P: ¿Cuál es la diferencia mecánica entre las vigas en H de acero inoxidable-laminadas en caliente y soldadas?

R: Las vigas-laminadas en caliente son perfiles monolíticos formados en un laminador, que ofrecen una gra homogénea.

P: ¿Cuándo se debe seleccionar Dúplex 2205 en lugar de Grado 316L?

R: Duplex 2205 se utiliza cuando se requiere un mayor límite elástico y una fuerte resistencia al cloruro, especialmente en agua de mar o entornos propensos a SCC-.

P: ¿Se pueden fabricar perfiles con tamaños imperiales exactos (formas W-)?

R: Sí, la producción soldada-por láser permite dimensiones personalizadas en forma de W-.

P: ¿Se incluye el certificado de material con el envío?

R: Sí, con cada lote se proporciona EN 10204 3.1 MTC.

P: ¿Qué tolerancias dimensionales sigues?

R: Normas ASTM A484/A1069 o EN 10056, a menos que se personalicen en los dibujos.
